如何顺利获得工业智能网关实现对三菱FX3U串口PLC远程编程

发布时间：2022-11-25

阅读量：35次

PLC远程编程顾名思义是对PLC、触摸屏等装置的运行程序进行远程在线调整(远程调试)和更新（远程程序上下载及程序更新），比如设备在北京，人员在长沙，如果设备的程序需要调整或升级，传统方式是派人去北京，现场更新，而顺利获得网关的远程编程功能，则在长沙就可以对北京的设备的程序进行调整和更新。显而易见，远程编程的方案省时又省力，同时可实现设备的集中式管理，大大降低开发及售后人员的工作量以及出差频率。

下面我们介绍如何顺利获得网关实现对三菱FX3U串口PLC的远程编程。
远程编程主要分五步：
第一步：打开工业智能网关串口，设置串口参数；
第二步：配置服务器，新建网关和设备的VPN连接通道；

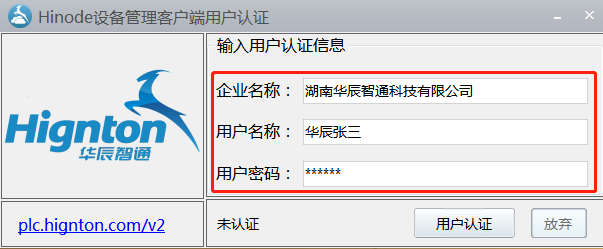

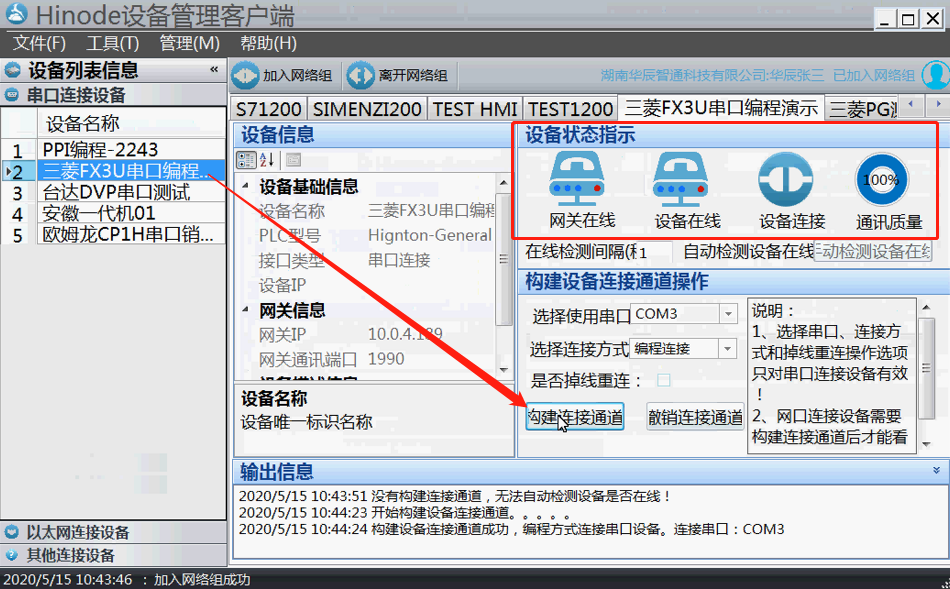

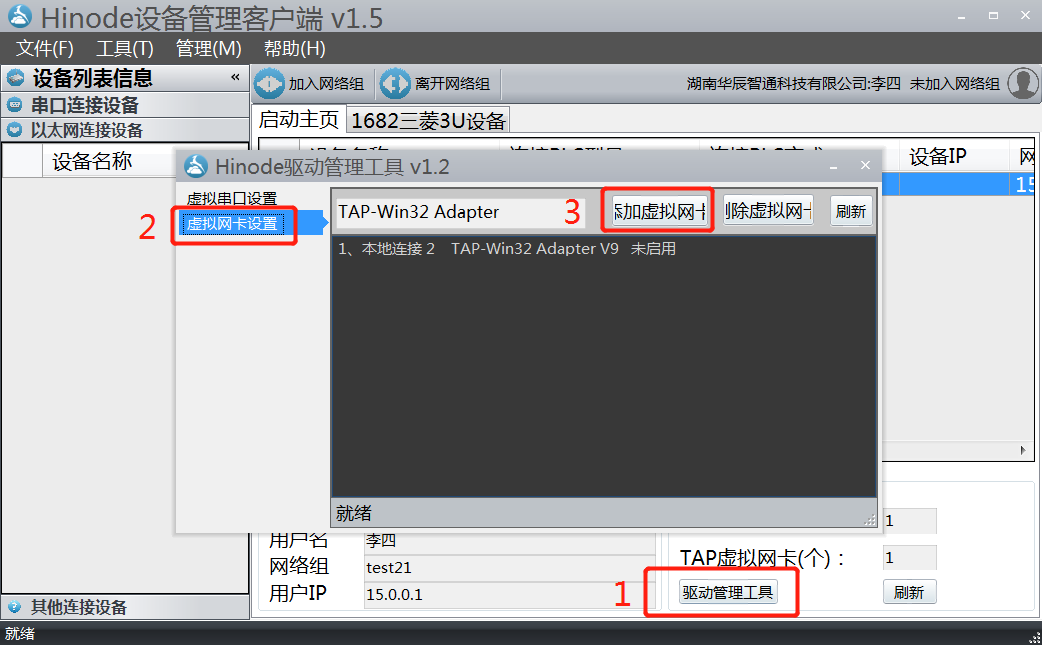

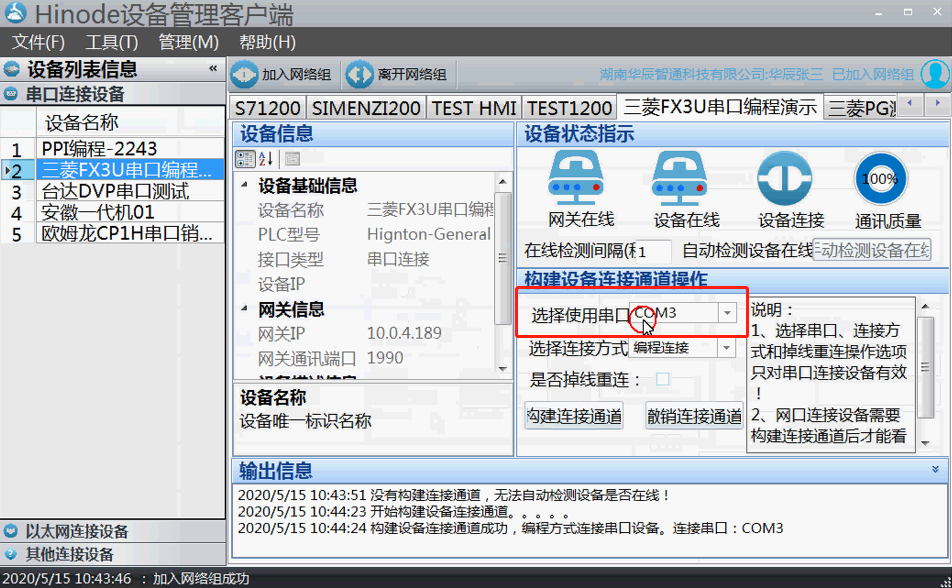

第三步：打开客户端，构建远程连接通道；

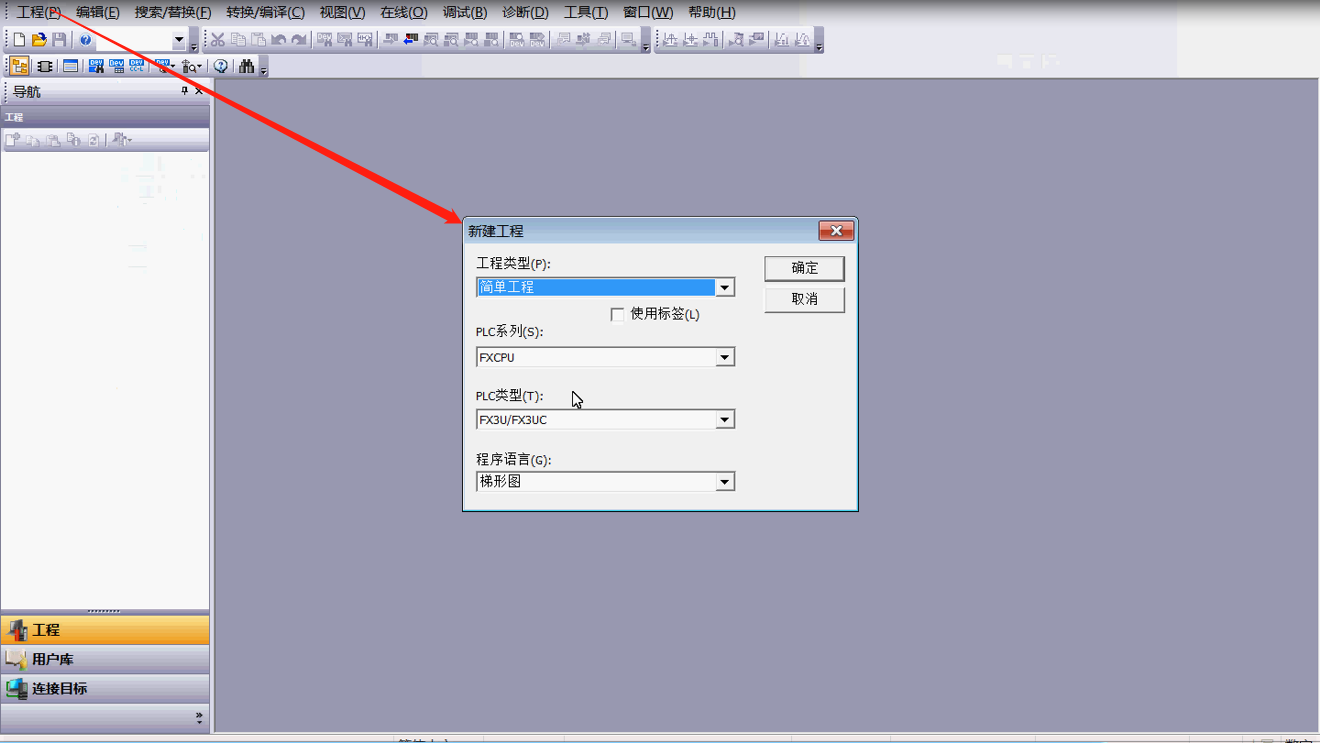

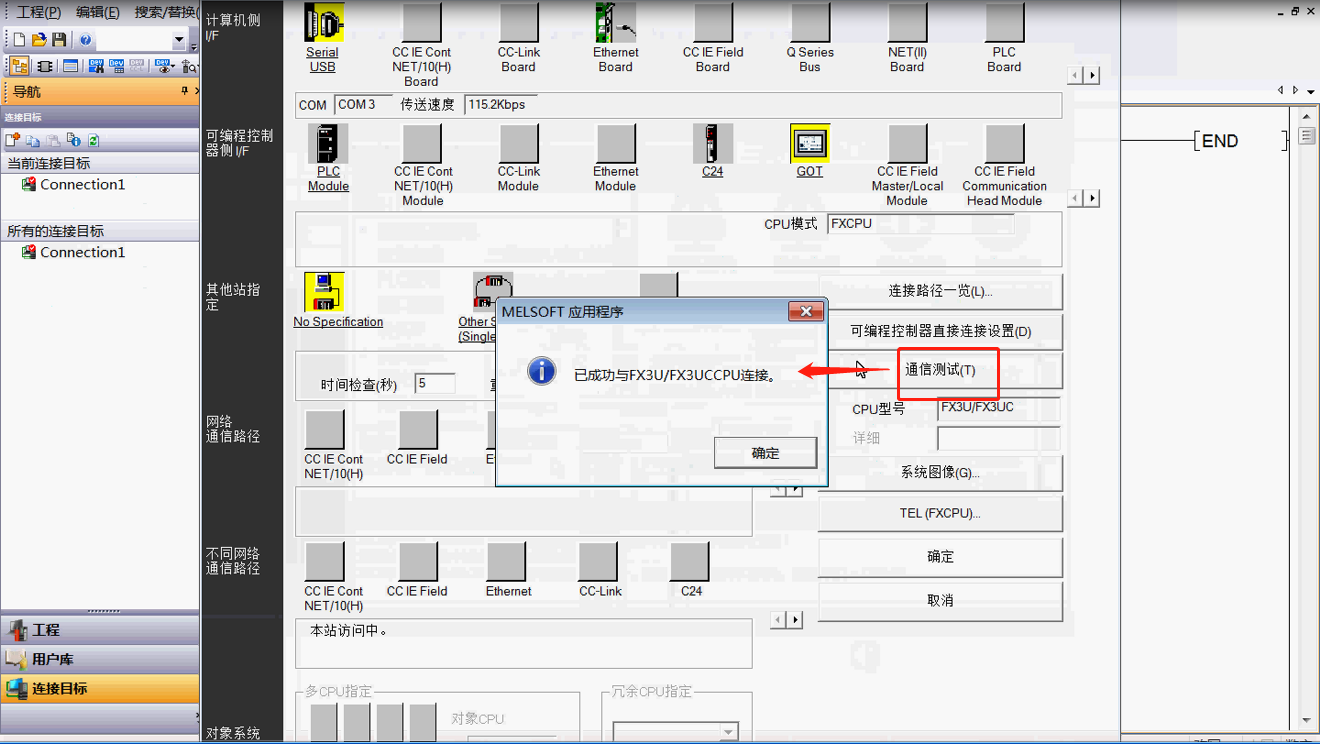

第四步：打开PLC编程软件GXworks做远程编程。
第一时间保证网关与PLC硬件正常连接，网关侧面串口顺利获得网线连接转换模块，转换模块另一端白色线接PLC。
plc网关

第一步：打开网关串口，设置串口参数；

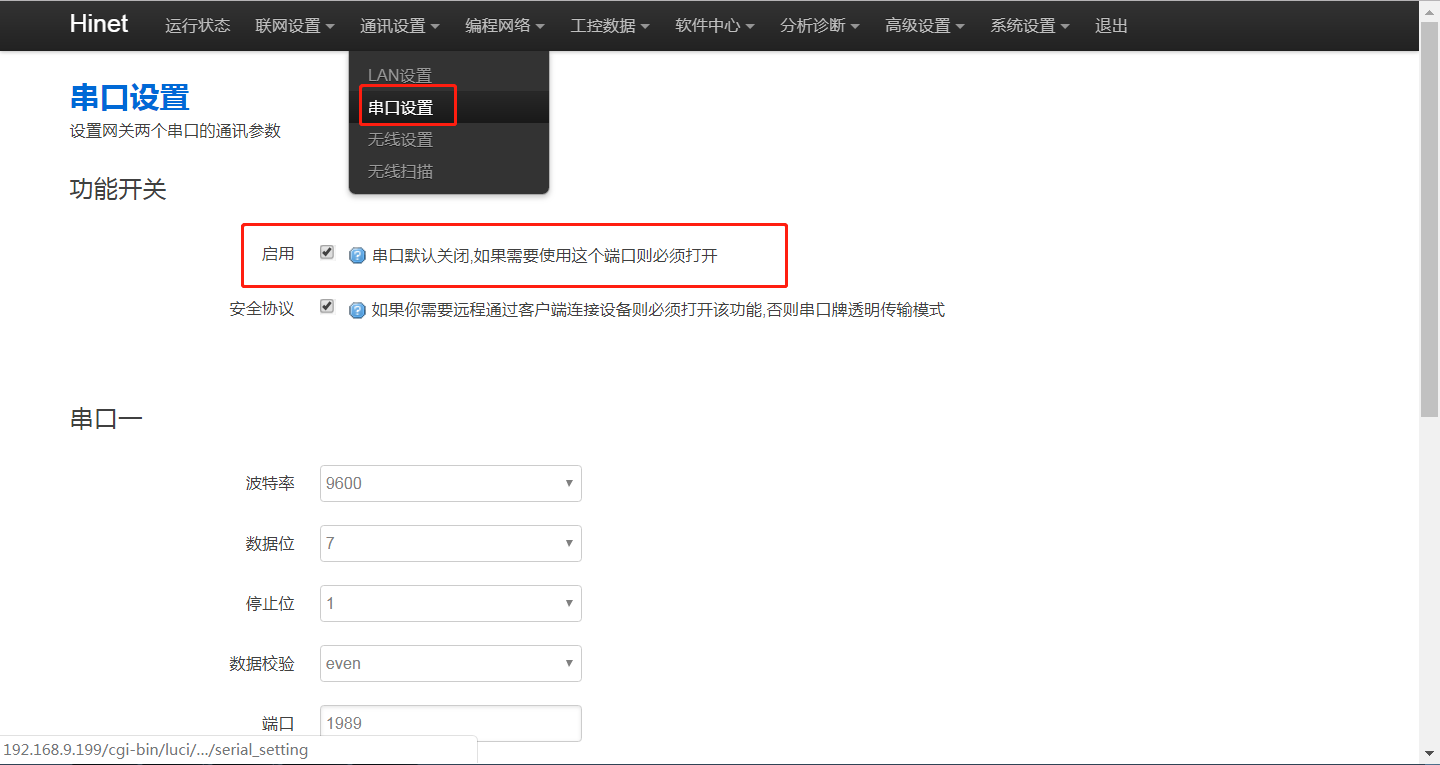

进入网关后台，打开通讯设置下的串口设置，勾选【启用】，设置串口2的串口参数，与PLC串口参数保持一致，三菱串口参数默认是9600、7、1、偶校验。设置完保存应用重启网关生效。

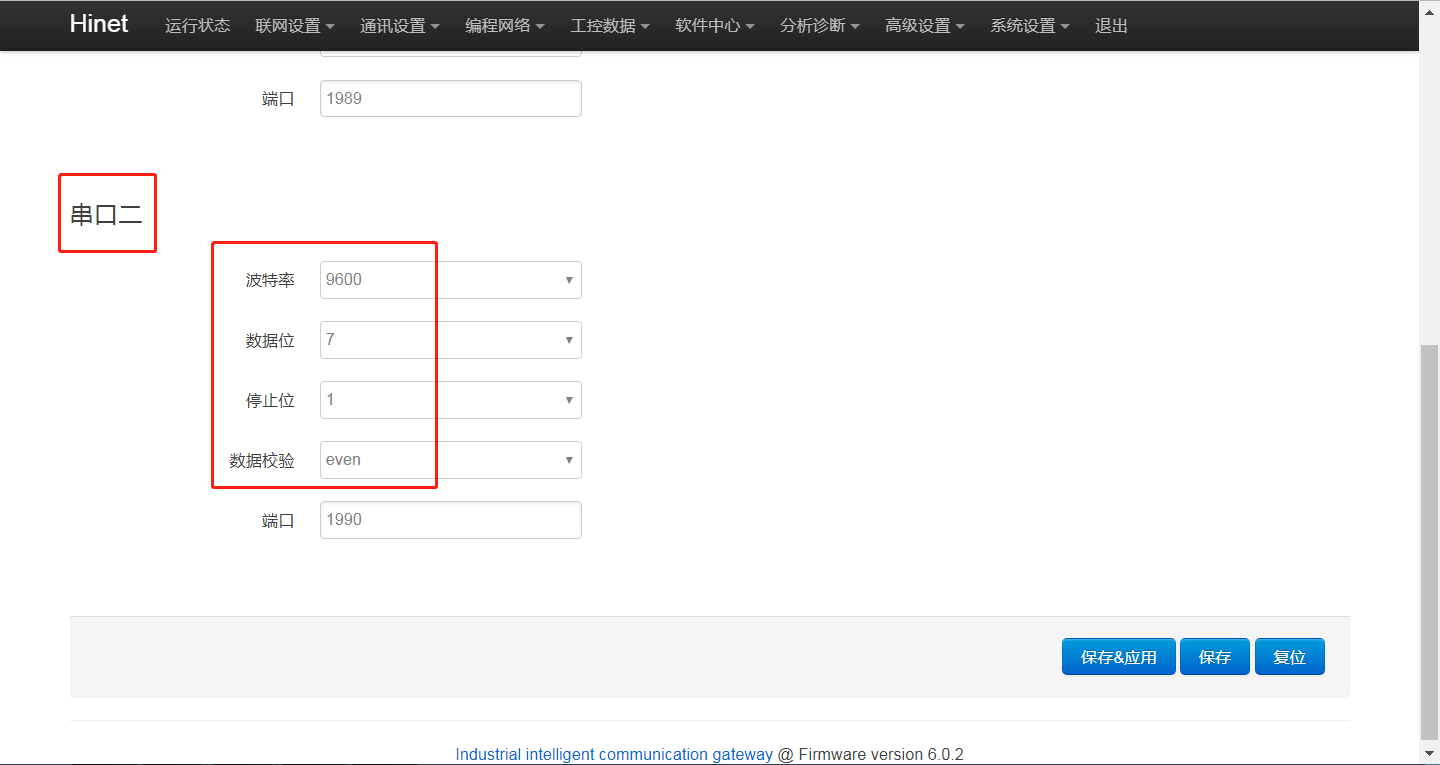

plc串口设置

第二步：配置服务器，新建网关和设备的VPN连接通道；
在浏览器输入plc.scdaka.com/v2打开云服务平台，输入企业名称及密码；企业名称默认是客户所在企业的全称，密码12345678 (为安全起见，建议客户修改原始密码，以防他人盗用)。本文以“湖南K8凯发国际智通科技有限公司”为例。

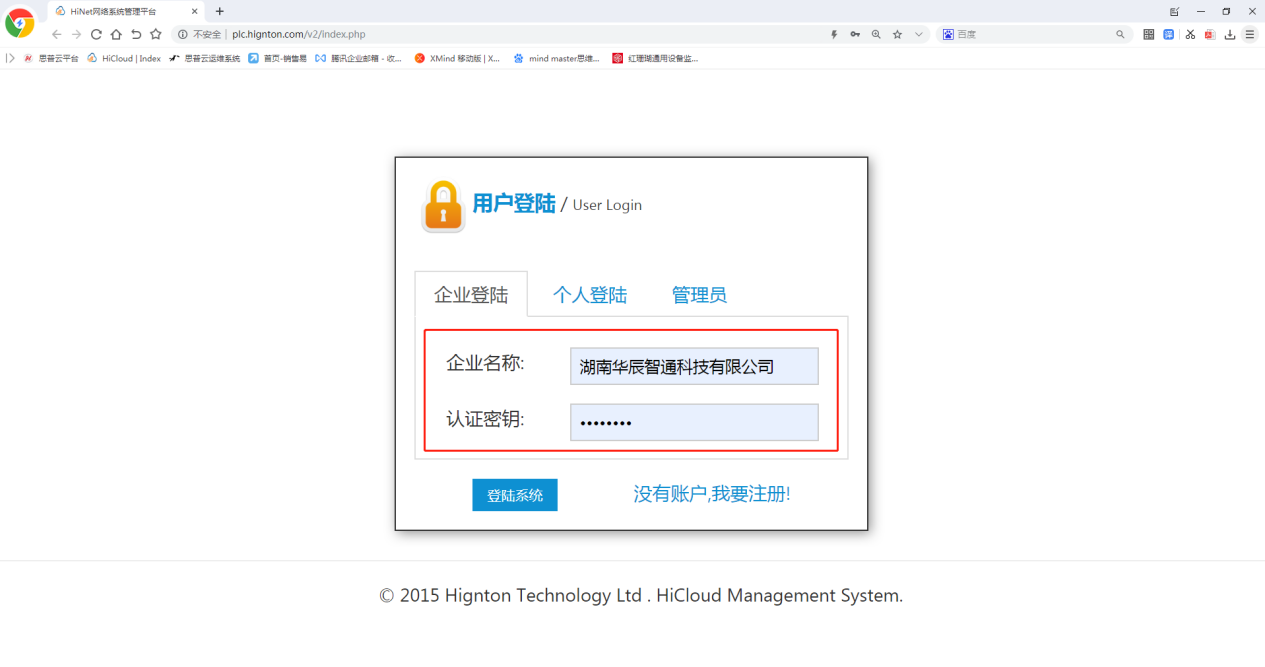

用户登录

第一步：连接网关和PLC，保证网关和PLC之间的通讯
1、点击【网络管理】，在右侧页面中点击〖新增〗。
网关网络管理

填写虚拟网络信息，填完点击〖确认添加〗。

网络标识、网络组名	加密秘钥，秘钥确认	虚拟网络、子网掩码	服务地址	服务端口	服务版本
网络标识自定义；网络组名不可为中文	自定义设置	虚拟网络：15.0.0，虚拟地址不可用公网IP；子网掩码：255.255.255.0	国内服务地址推荐选“国内节点一”；国外服务器地址选“香港节点一”	国内“81” 国外“80”	Version1

添加网络后点击〖启用〗。

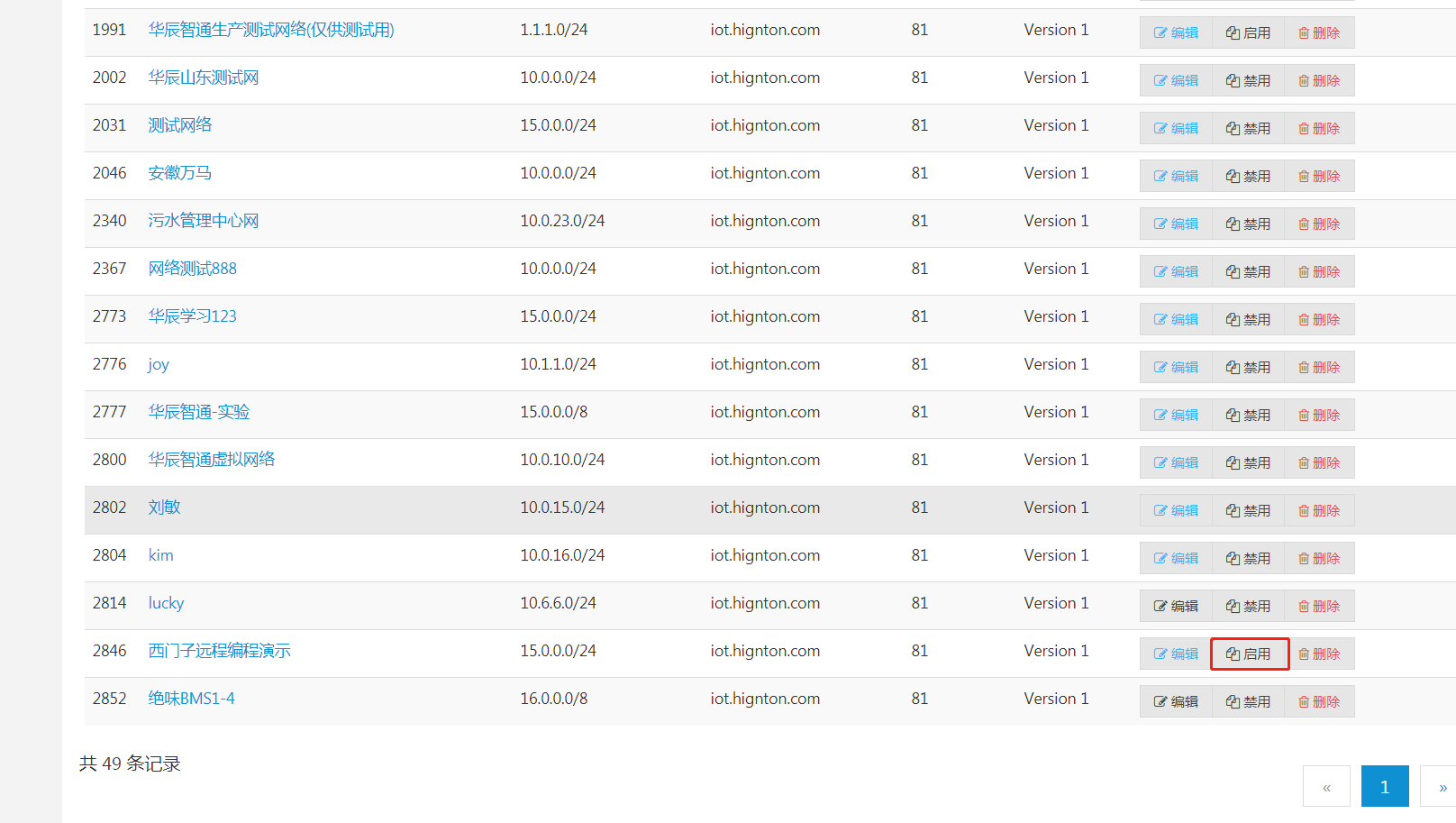

网络启用

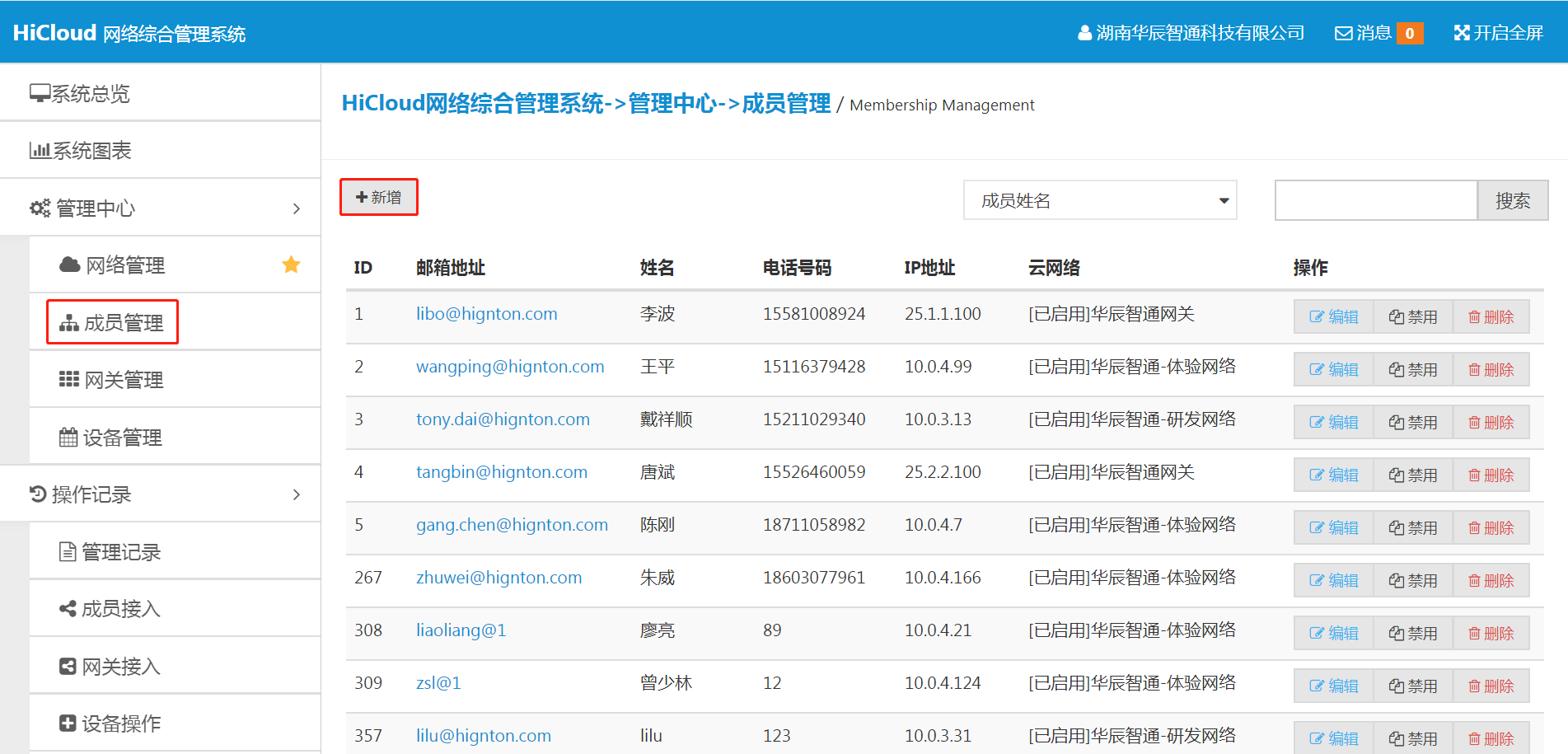

2、点击【成员管理】，在右侧页面中点击〖新增〗。

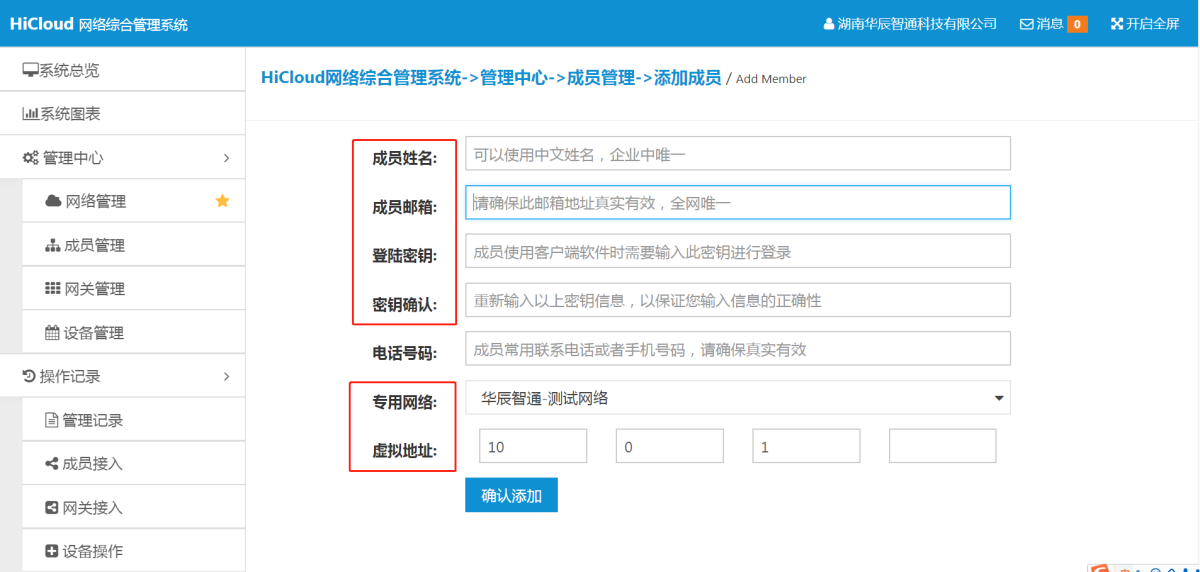

填写成员信息，填完点击〖确认添加〗。

成员姓名、成员邮箱	登录秘钥、确认秘钥	电话号码	专用网络	虚拟地址
成员姓名自定义，不可有空格；成员邮箱符合邮箱的基本格式如:@qq.com;ch成员姓名和邮箱皆可以登录客户端	自定义设置;此处的登录密钥为登录客户端时的密码	填写联系电话	选择网络管理新建的虚拟网络	虚拟地址范围：15.0.0.1~15.0.0.254，同一个网络下的虚拟地址不可重复；子网掩码为255.255.255.0

添加成员后点击〖启用〗。
网络组态

3、点击【网关管理】，在右侧页面中点击〖新增〗。
网关管理新增

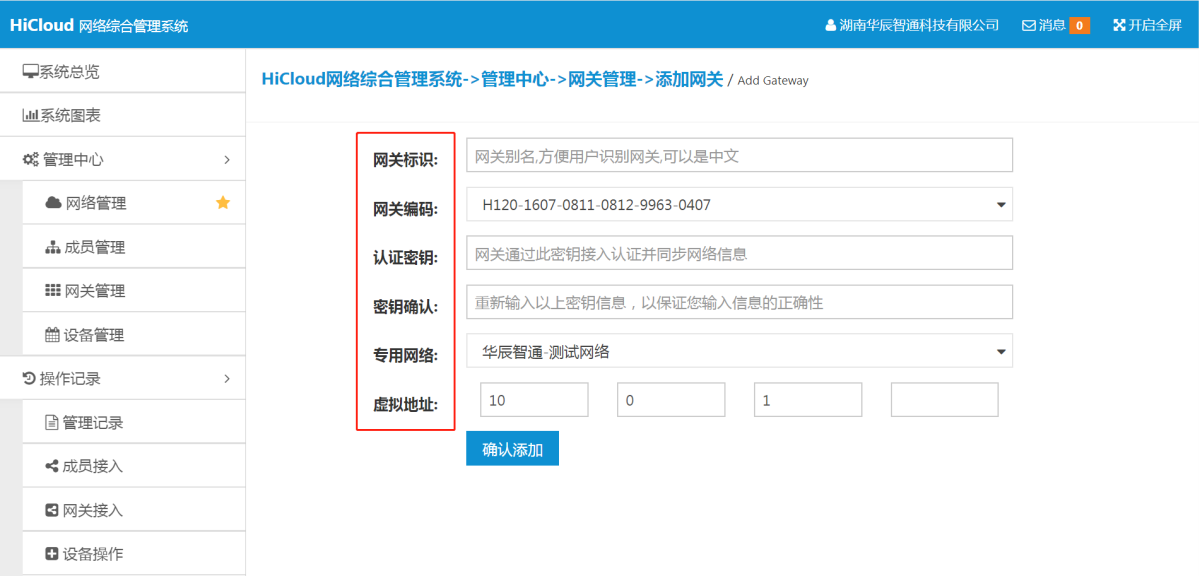

填写pcl智能网关信息，填完点击〖确认添加〗。

网关标识	网关编码	认证秘钥	专用网络	虚拟地址
自定义	选择网关编码	网关认证秘钥与网关后台的密码保持一致，默认为12345678	选择网络管理新建的虚拟网络	虚拟地址范围：15.0.0.1~15.0.0.254，同一个网络下的虚拟地址不可重复；子网掩码为255.255.255.0

添加完网关管理后，点击〖启用〗。
网关启用

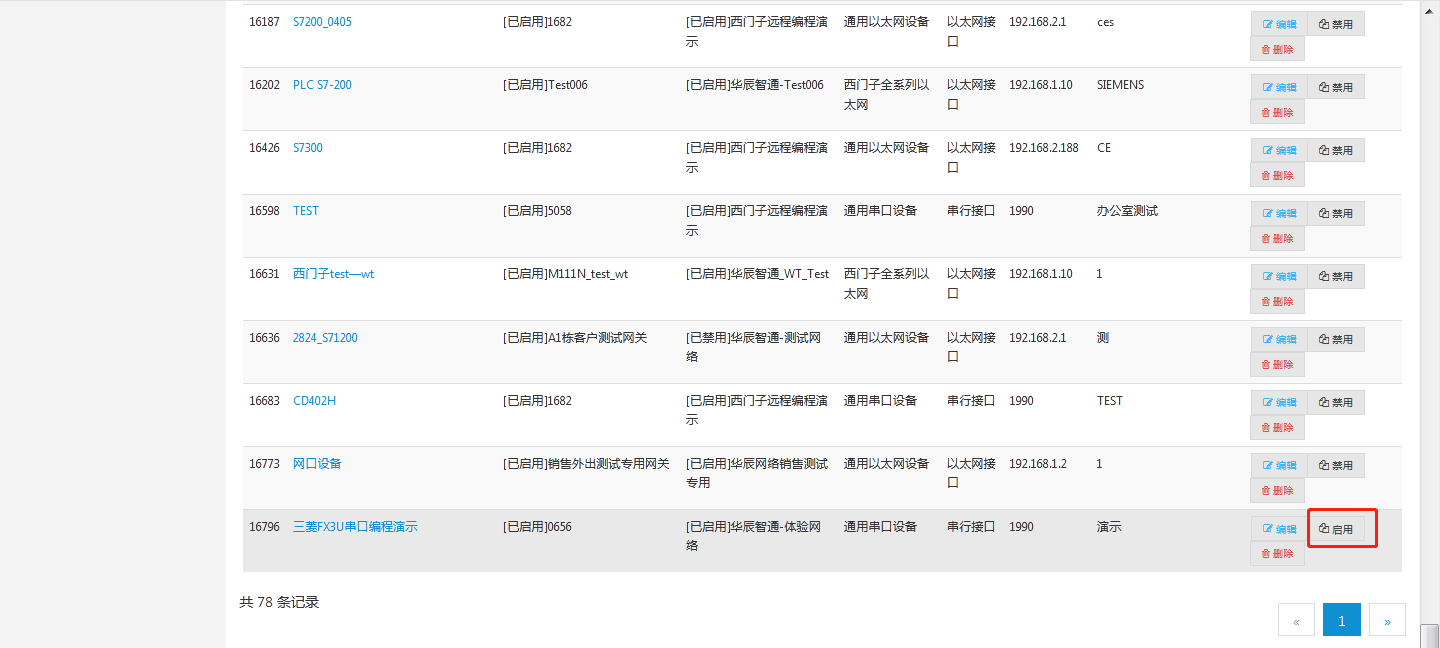

4、点击【设备管理】，在右侧页面中点击〖新增〗

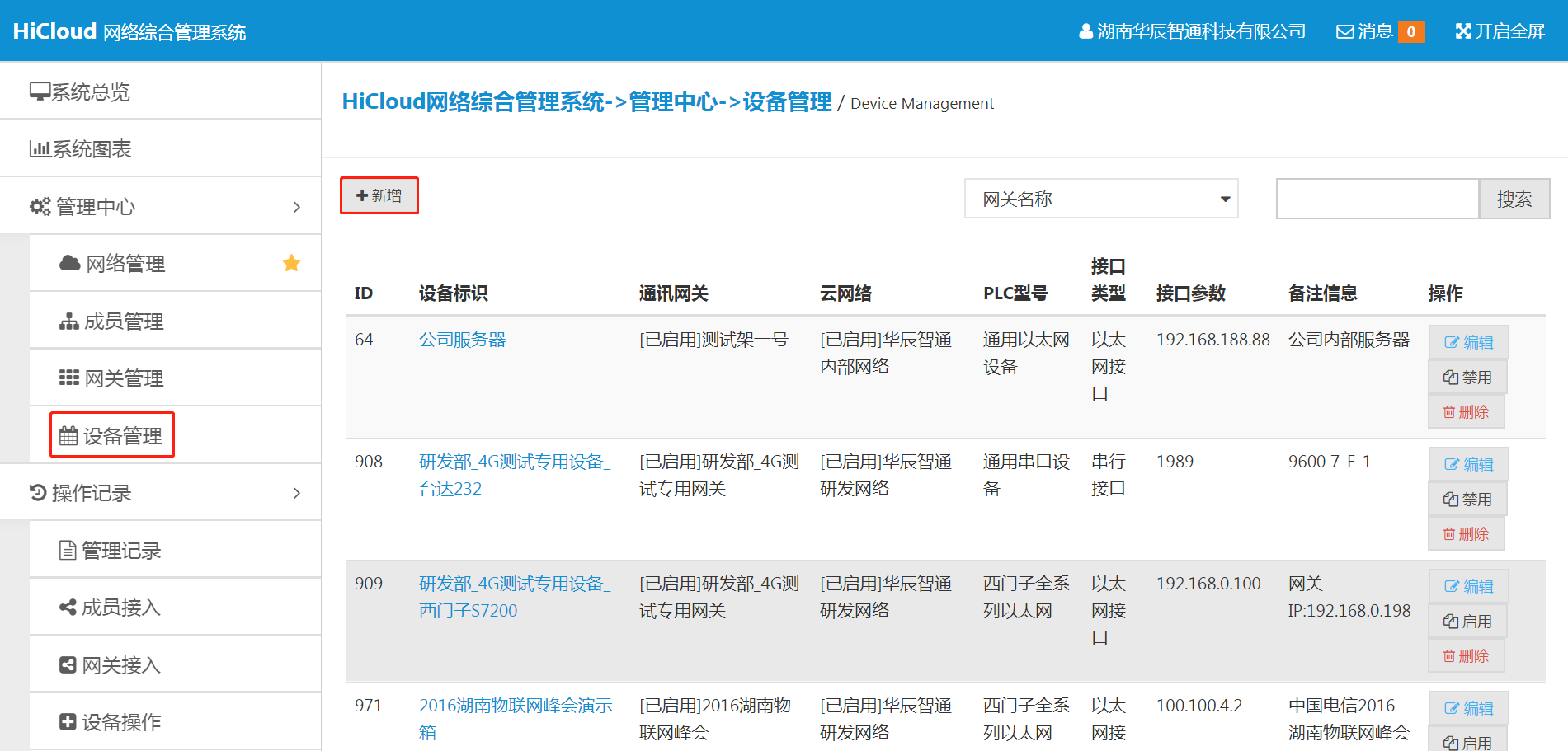

设备新增

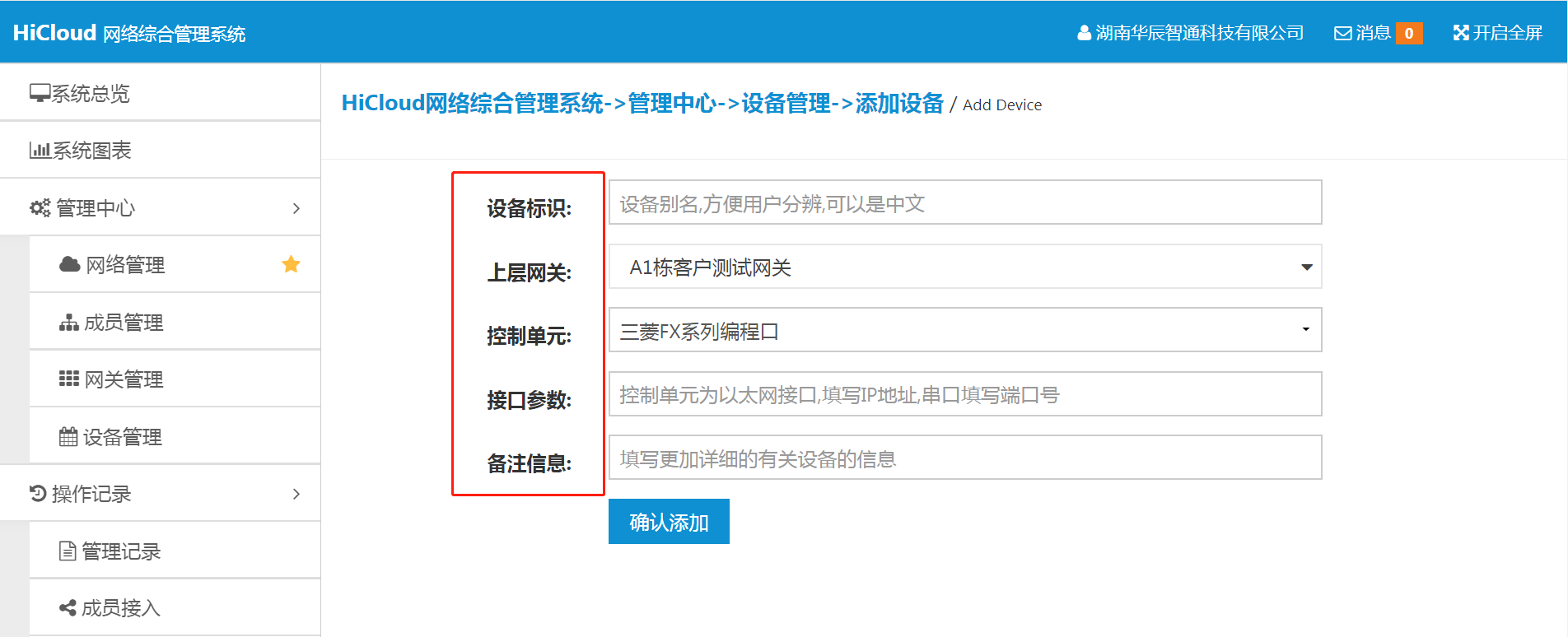

填写设备信息，填完点击〖确认添加〗。

设备标识	上层网关	控制单元	接口参数	备注信息
自定义	选择设备实际连接的网关	串口PLC选“通用串口设备”，网口PLC选“通用以太网设备”	网口PLC填设备PLC的 IP,串口PLC根据所接的串口填写：123线为串口1，456线为串口2，串口1填1989，串口2填1990	备注信息不能为空
